Znalazłeś idealne miejsce na nową pompę do studni, ale dane techniczne sprawiają Ci kłopot? Terminy „wysokość podnoszenia” i „strata ciśnienia” brzmią skomplikowanie. Są one jednak kluczowe przy wyborze odpowiedniej pompy. Zbyt słaba pompa da tylko niewielki strumień wody. Z kolei zbyt mocna będzie niepotrzebnie zużywać prąd.
Nie martw się, nie musisz być inżynierem! W tym poradniku wyjaśnimy Ci wszystko w prosty sposób. Dowiesz się, jak obliczyć potrzebną wysokość podnoszenia. Dzięki temu znajdziesz pompę idealną do Twoich potrzeb.
Co właściwie oznacza wysokość podnoszenia (H)?
Maksymalna wysokość podnoszenia podana na pompie (np. Hmax=50 m) to wartość teoretyczna. Oznacza ona punkt, w którym pompa ledwo jest w stanie wypchnąć wodę w górę. W tym punkcie woda już nie wypływa z węża (wydajność = 0).
Aby sprawnie korzystać z wody, potrzebujesz na końcu węża odpowiedniego ciśnienia. Jest ono niezbędne na przykład do zraszacza trawnika. Dlatego wysokość podnoszenia pompy musi być znacznie wyższa niż sama różnica wysokości.
3 składniki Twojej całkowitej wysokości podnoszenia
Całkowita wysokość podnoszenia, której potrzebujesz, składa się z trzech części. Oblicz je razem z nami!
1. Geometryczna różnica wysokości
Jest to rzeczywista odległość w pionie, którą musi pokonać woda. Zmierz ją od lustra wody w studni do najwyższego punktu poboru wody.
Wskazówka: Weź pod uwagę sezonowe zmiany poziomu wody. Dla pewności przyjmij do obliczeń największą możliwą różnicę wysokości.
Przykład: Lustro wody w studni jest 12 metrów pod ziemią. Chcesz zasilić kran na parterze, 1 metr nad ziemią.
Obliczenia: 12 m + 1 m = 13 metrów geometrycznej różnicy wysokości.
2. Straty ciśnienia na skutek tarcia
Woda w rurach i wężach zwalnia przez tarcie o ścianki. Istnieje prosta zasada dla majsterkowiczów. Dolicz 1 metr wysokości podnoszenia na każde 10 metrów węża.
Ta zasada pomija jednak ważny czynnik: średnicę węża. Cieńszy wąż stawia znacznie większy opór niż grubszy.
Dlatego do dokładnych obliczeń polecamy:
Użyj kalkulatora online: Najłatwiej jest użyć internetowego kalkulatora strat tarcia. Wyszukaj „kalkulator strat ciśnienia w rurach”. Podaj długość, średnicę i potrzebną ilość wody (np. 2000 l/h). Otrzymasz dokładny wynik.
Uwzględnij złączki: Za każde kolanko 90 stopni dodaj 0,5 do 1 metra do długości węża. Dopiero potem wprowadź dane do kalkulatora.
Przykład: Używasz węża ogrodowego o długości 30 metrów, by pompować 2000 l/h.
Przy cienkim wężu 13 mm (1/2 cala) strata wyniesie nawet ponad 10 metrów (1 bar!).
Przy grubszym wężu 19 mm (3/4 cala) strata to tylko około 2-3 metry (0,2-0,3 bar).
W naszym przykładzie zakładamy, że używasz grubszego węża.
Obliczenia: Przyjmujemy stratę ciśnienia wynoszącą 3 metry.
3. Wymagane ciśnienie na końcu instalacji
Na końcu węża woda powinna płynąć pod odpowiednim ciśnieniem. Ciśnienie to jest często podawane w barach.
Przelicznik: 1 bar to około 10 metrów wysokości podnoszenia.
Typowe wartości:
Dla węża ogrodowego: 2 bary (czyli 20 metrów wysokości podnoszenia)
Dla zraszacza trawnika: 2,5 do 3 barów (czyli 25-30 metrów wysokości podnoszenia)
Przykład: Chcesz używać zraszacza trawnika.
Obliczenia: Potrzebujesz 25 metrów wysokości podnoszenia na zapewnienie ciśnienia.
Wynik końcowy: podsumujmy wszystko
Teraz wystarczy dodać do siebie wyniki z trzech kroków:
Geometryczna różnica wysokości: 13 metrów
Straty ciśnienia: 3 metry
Wymagane ciśnienie: 25 metrów
Całkowita wysokość podnoszenia = 13 + 3 + 25 = 41 metrów
Wnioski i wybór właściwej pompy

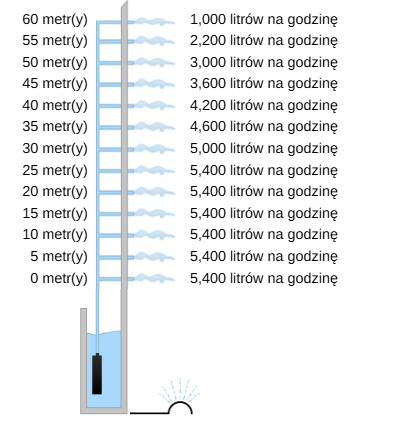

Potrzebujesz pompy, która przy 41 metrach wysokości podnoszenia wciąż zapewni odpowiednią ilość wody (np. 2000 l/h). Jak jednak odczytać jej wykres, czyli charakterystykę pompy?
Jak czytać charakterystykę pompy (krok po kroku)
Znajdź swoją wysokość podnoszenia: Na osi pionowej (oś Y, „H”) poszukaj wartości 41 metrów.
Poprowadź linię w prawo: Od 41 metrów narysuj w myślach linię w prawo. Musi ona przeciąć krzywą charakterystyki pompy.
Odczytaj wydajność: Z tego punktu przecięcia zejdź pionowo w dół. Dotrzesz do osi poziomej (oś X, „Q”).
Sprawdź wynik: Odczytana wartość to rzeczywista ilość wody dostarczana przez pompę. Jeśli jest bliska 2000 l/h, to znalazłeś właściwą pompę.
Porada eksperta: Twój punkt pracy, czyli miejsce przecięcia, powinien leżeć blisko szczytu krzywej sprawności. Wtedy pompa pracuje najbardziej oszczędnie i będzie miała dłuższą żywotność.
Ostatnia porada: pomyśl o przyszłości
Planujesz podłączyć później dodatkowy zraszacz lub drugi kran? Pamiętaj, że będziesz wtedy potrzebować większego przepływu wody. Przelicz swój przykład z nową wartością (np. 3000 l/h zamiast 2000 l/h). Sprawdź, czy trochę mocniejsza pompa nie będzie lepszą inwestycją na lata.
Dzięki tym prostym obliczeniom bez trudu znajdziesz w naszej ofercie pompę do studni dopasowaną do Twoich potrzeb. W razie dalszych pytań skontaktuj się z nami!
